高分辨率、高耐鹽的強陽離子交換填料—Proteomix POR50-XS
下游純化中經常由于樣品中的雜質較多包含低分子量的聚合物、片段、電荷異質體、鹽析物等，導致上樣電導值較高的情況出現(xiàn)，此時選擇層析介質一般優(yōu)先考慮有強離子交換能力的配基。賽分科技推薦強陽離子交換填料Proteomix POR50-XS，高分辨率、高耐鹽的優(yōu)勢使其能夠在高電導條件下有效地分離目標樣品，同時保持足夠的載量和回收率。
產品介紹
Proteomix POR50-XS強陽離子交換填料以親水化改性聚苯乙烯/二乙烯基苯（PS/DVB）為基質，粒徑為50 μm，粒徑均一，具有良好的物理化學穩(wěn)定性。填料表面經賽分科技特殊處理，具有更好的親水性，最大程度地避免了與生物類樣品的非特異性吸附。在上樣電導較高（6~10 mS/cm），樣品中雜質（片段、聚集體、電荷異質體等）含量較高的情況下，Proteomix POR50-XS仍能保持較好的分離效果，適用于抗體、重組蛋白等生物樣品的下游純化。

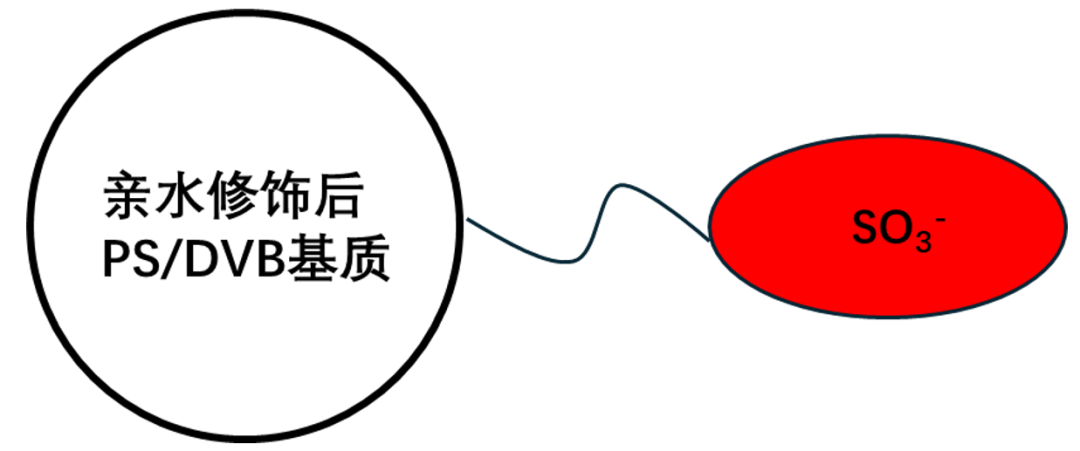

圖1. Proteomix POR50-XS填料結構示意圖
填料特點
1.具有一定的耐鹽性能
2.剛性基質可耐受高壓和高流速
3.高分辨率、高柱效和高回收率
4.高批間重現(xiàn)性、易于放大

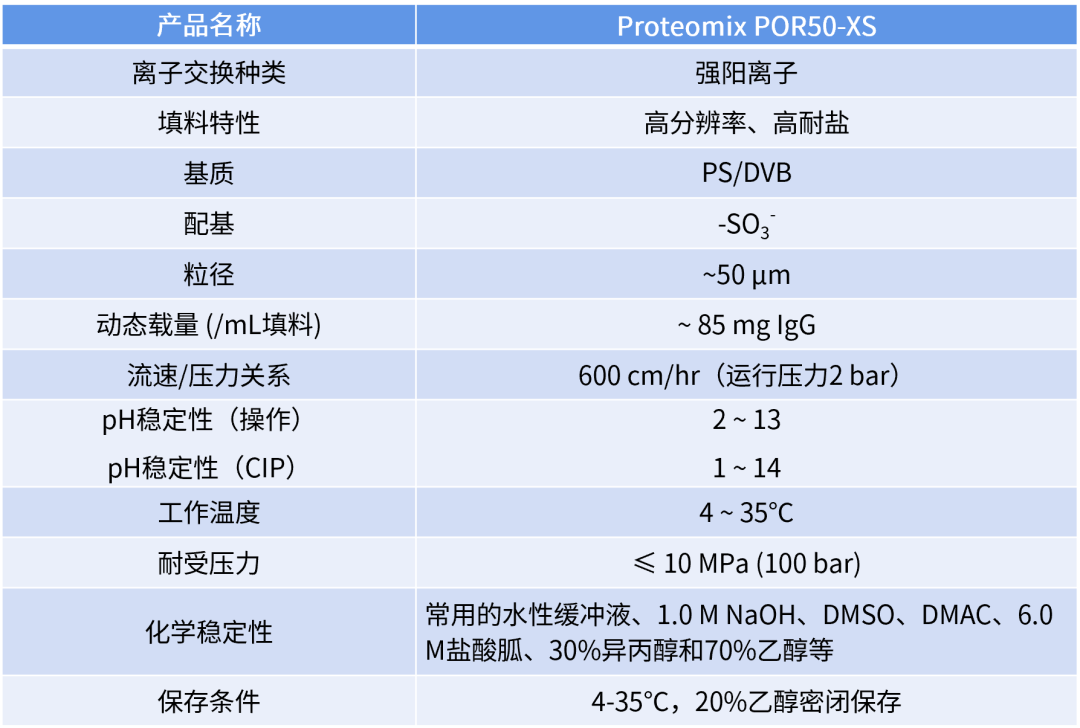

技術參數(shù)
性能測試
1. 耐壓測試
對Proteomix POR50-XS填料進行壓力測試，測試填料在幾種常見溶劑中隨流速不斷增加的壓力變化。由圖2可以看出，Proteomix POR50-XS填料在常用溶劑的壓力表現(xiàn)為：20%乙醇 > 純水 > 1 M NaCl> 100 mM NaCl；并且在不同的流動相體系中，每一級流速對應的壓力都非常穩(wěn)定。Column: Proteomix POR50-XS （100 x 200 mm）

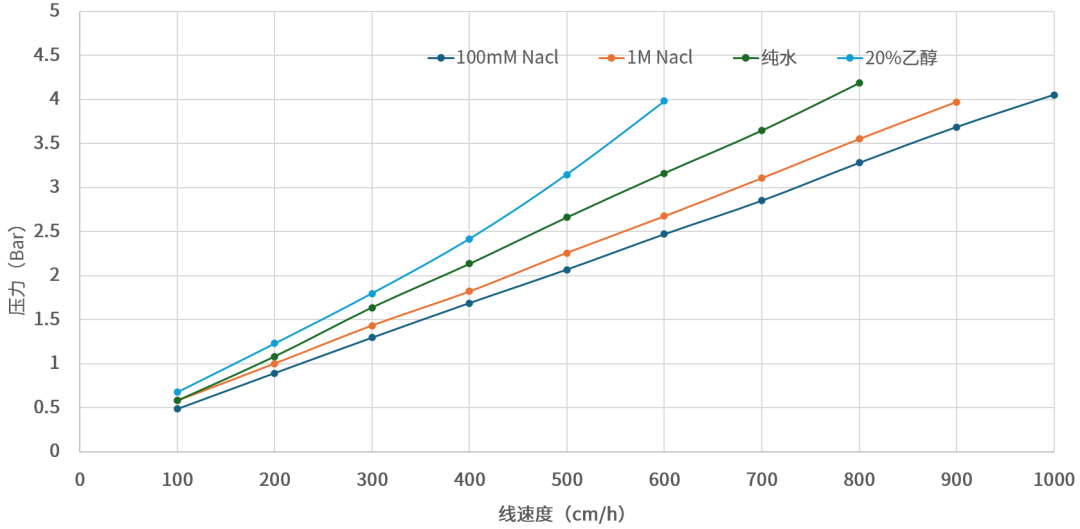

圖2. Proteomix POR50-XS壓力-流速曲線
2. 耐堿測試將Proteomix POR50-XS在1.0 M NaOH 室溫下浸泡7天，檢測其載量變化。如圖3展示，載量都在80 mg/mL及以上，Proteomix POR50-XS耐堿性能優(yōu)良穩(wěn)定。

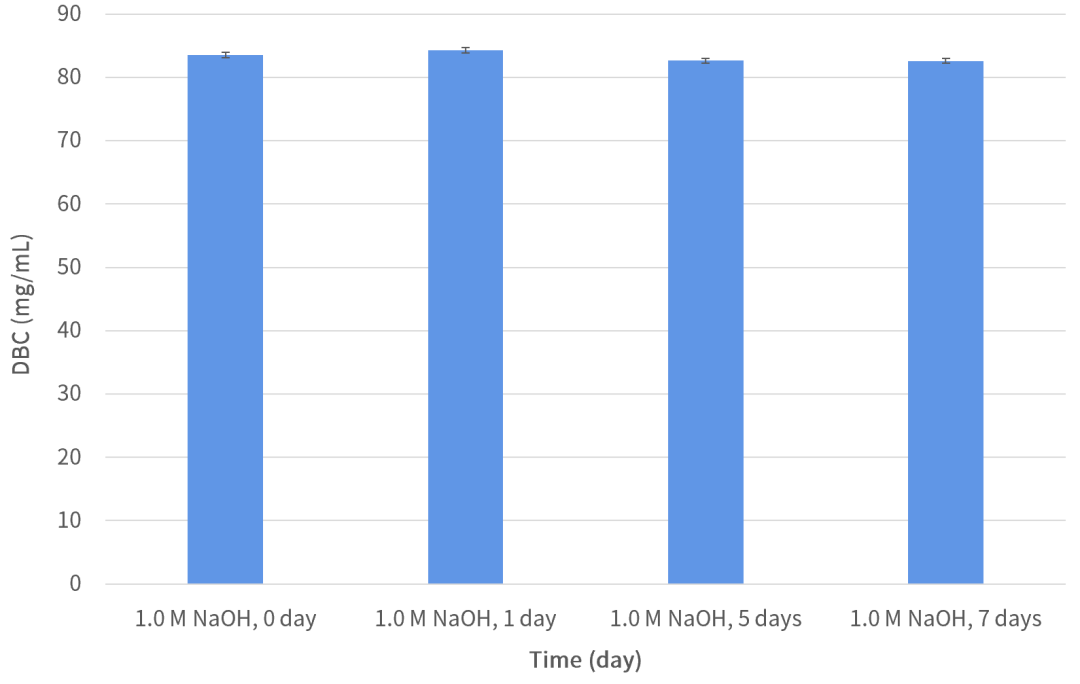

圖3. Proteomix POR50-XS耐堿測試數(shù)據(jù)
應用案例
某雙特異性抗體樣品純化實驗方案
層析柱信息：Proteomix POR50-XS（6.6*180 mm，CV=6.158 mL）
檢 測 器：UV 280 nm
樣 品：某雙抗樣品
上 樣 量：60 mg/mL填料
上 樣 條 件：電導 6.0 mS/cm，pH5.5

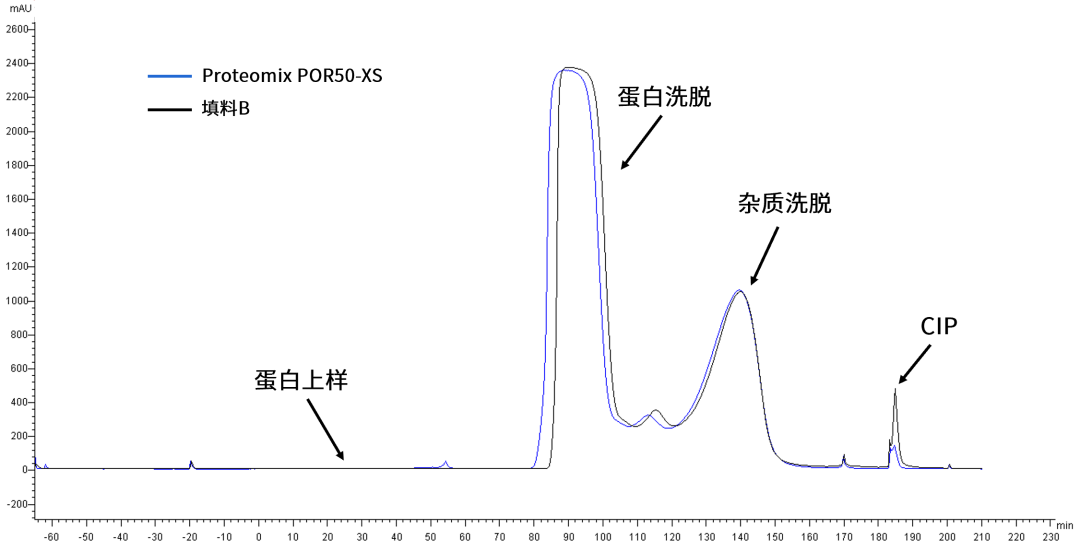

圖4. Proteomix POR50-XS與填料B的純化圖譜
從純化圖譜和純化后數(shù)據(jù)可知，Proteomix POR50-XS與進口填料B的純化表現(xiàn)相當，樣品純度和回收率數(shù)據(jù)相近且Proteomix POR50-XS純度略高于進口填料B。

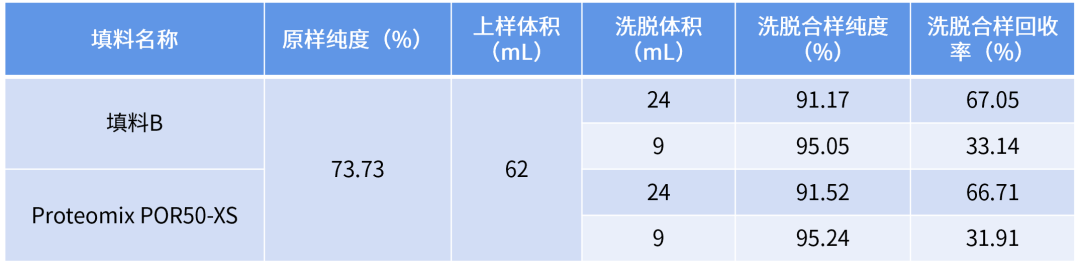

表1. Proteomix POR50-XS與填料B的純化結果對比

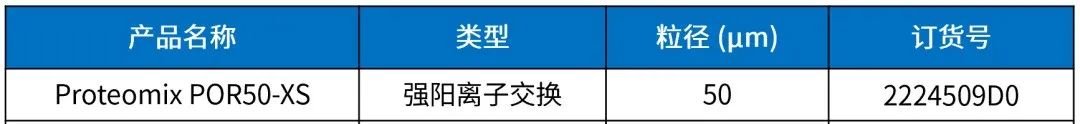

訂購信息
注：包裝規(guī)格為1L，5 L, 10 L, 50 L，預裝柱規(guī)格為1mL, 4.2mL, 5 mL
